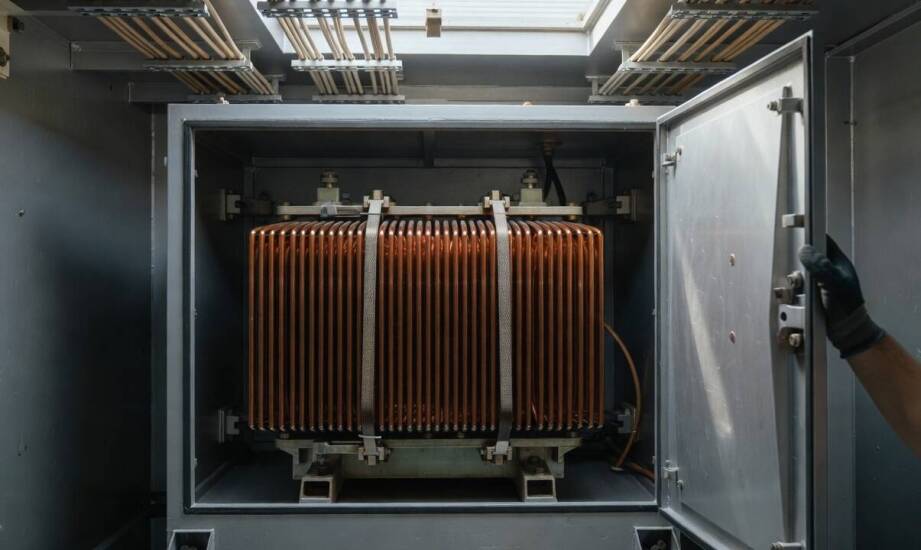

Wie reduziert ein Transformator mit galvanischer Trennung Risiken in maritimen und industriellen Anlagen?

In maritimen Installationen und anspruchsvollen Industrieanwendungen schaffen feuchte und elektrisch leitfähige Umgebungen ideale Bedingungen für unerwünschte Strompfade. Unter solchen Bedingungen reicht eine bloße Reduzierung der Betriebsspannung oft nicht aus, um das Risiko eines elektrischen Schlags oder das Auftreten von Streuströmen wirksam zu begrenzen. Metallische Schiffsrümpfe, Stahlkonstruktionen in Produktionshallen oder dauerhaft feuchte Industrieböden erleichtern den unkontrollierten Ableitstrom gegen Erde. Besonders kritisch wird dies, wenn die Betriebsisolierung von Leitungen durch mechanische Beschädigungen oder thermische Alterung beeinträchtigt wird. Die physische Trennung von Einspeise- und Verbraucherstromkreis stellt eine bewährte Methode dar, um solche Risiken zu minimieren.

Auch lesenswert: Ecomatten und die Minimierung der Auswirkungen dynamischer Belastungen auf Oberflächen

Wie schützt die galvanische Trennung eine elektrische Anlage?

Ein Trenntrafo gewährleistet eine vollständige elektrische Isolation zwischen Primär- und Sekundärwicklung. Dadurch besteht keine direkte galvanische Verbindung zwischen den Stromkreisen. Die Energieübertragung erfolgt ausschließlich über das magnetische Wechselfeld des Transformatorkerns.

Auch lesenswert: Rolle der Robotisierung bei der Optimierung des Montageprozesses von Industriepaletten

Ist der Sekundärkreis nicht geerdet, führt der erste zufällige Erdschluss in der Regel nicht unmittelbar zu einem gefährlichen Fehlerstrom. Im Falle einer Beschädigung der Isolierung findet der Berührungsstrom keinen einfachen Rückweg zur Stromquelle, wodurch das Risiko schwerer Unfälle reduziert werden kann.

Ein Trenntransformator begrenzt die Auswirkungen eines ersten Fehlers wirksam, ersetzt jedoch nicht die gemäß geltenden Vorschriften erforderlichen Schutzmaßnahmen. In maritimen Anwendungen kann das Fehlen einer direkten elektrischen Verbindung dazu beitragen, bestimmte Prozesse der elektrochemischen Korrosion zu reduzieren. Diese tritt häufig auf, wenn unterschiedliche Metalle in salzhaltiger Umgebung elektrisch miteinander verbunden sind.

Bei entsprechend ausgelegten Systemen können auch Fehlerstrom-Schutzeinrichtungen auf der Sekundärseite integriert werden.

Getrennte Wicklungen auf separaten Spulenkörpern, verstärkte Isolationssysteme sowie elektrostatische Schirme bilden die Grundlage einer sicheren Konstruktion. Ein zwischen den Wicklungen platzierter Kupferschirm reduziert kapazitive Kopplungen und verringert die Übertragung von Störungen von der Netzseite auf den Verbraucher.

Gerade bei langen Kabelstrecken spielt dieser Effekt eine wichtige Rolle. Hersteller verwenden zusätzlich Vakuumimprägnierungen mit Harzen oder speziellen Isolierstoffen. Die geschlossene Isolationsschicht schützt das Innere des Geräts vor Feuchtigkeit und Umwelteinflüssen. Eine hohe Widerstandsfähigkeit gegenüber Temperaturschwankungen trägt wesentlich zur langfristigen Zuverlässigkeit bei.

Welche Faktoren bestimmen einen stabilen Betrieb unter Last?

Nennleistung, Kühlung und Isolationsklasse bestimmen maßgeblich die Lebensdauer eines Transformators. Diese Parameter legen fest, wie lange ein Gerät sicher betrieben werden kann, ohne thermische Schäden zu erleiden.

Isolationssysteme der Klasse F sind für die für diese Isolationsklasse vorgesehenen Temperaturbereiche bis 155 °C ausgelegt. Eine korrekt dimensionierte natürliche oder erzwungene Kühlung hilft dabei, den Alterungsprozess der Isoliermaterialien auf einem niedrigen Niveau zu halten. Dadurch können Transformatoren über viele Jahre oder sogar Jahrzehnte zuverlässig betrieben werden.

Für den Dauerbetrieb ausgelegte Geräte besitzen deutlich höhere thermische Reserven als Systeme für intermittierenden Betrieb. Modelle für kurzzeitige Belastungen benötigen dagegen ausreichende Abkühlphasen nach Erreichen der maximalen Last.

Geschlossene Metallgehäuse mit Schutzarten wie IP44 schützen die internen Komponenten vor Staub und Spritzwasser. Geräte, die auf Schiffen eingesetzt werden, erhalten häufig zusätzliche korrosionsbeständige Beschichtungen, um den anspruchsvollen Umweltbedingungen standzuhalten.

Elektromagnetische Störungen und lange Kabelstrecken

Die Reduzierung elektromagnetischer Störungen und die Kompensation kapazitiver Effekte langer Kabelsysteme gehören zu den wichtigsten Herausforderungen moderner Industrieanlagen.

Ein integrierter elektrostatischer Schirm reduziert kapazitive Ströme zwischen den Stromkreisen und verringert das Risiko schwer nachvollziehbarer Störungen in Prozessautomatisierungs- und Steuerungssystemen. Gleichzeitig erhöhen lange Leitungswege die Wahrscheinlichkeit von Spannungsabfällen und Resonanzeffekten innerhalb des Versorgungsnetzes.

Ein passend ausgelegtes Übersetzungsverhältnis kann helfen, Spannungsabfälle in weit verzweigten Anlagen zu kompensieren. In maritimen Anwendungen müssen elektrische Systeme zusätzlich die Anforderungen der internationalen Norm IEC 60092 erfüllen. Die Anforderungen dieser Norm betreffen unter anderem bestimmte einphasige und dreiphasige Transformatoren für den Schiffsbetrieb.

Bedeutung der Fertigung und Qualitätskontrolle

Die Inducto entwickelt und produziert elektrotechnische Geräte im eigenen Werk. Die vollständige interne Fertigung ermöglicht eine Kontrolle der technischen Parameter in jeder Produktionsphase. Das Unternehmen bietet Transformatoren und Drosseln für Anwendungen in Industrie und Energietechnik an.

Das implementierte Qualitätsmanagementsystem nach ISO 9001 unterstützt die Sicherstellung reproduzierbarer Fertigungsprozesse und konsistenter Produktparameter.

Warum galvanische Trennung in anspruchsvollen Umgebungen wichtig ist

In Umgebungen mit hoher Luftfeuchtigkeit und erhöhter Leitfähigkeit hilft die galvanische Trennung dabei, Risiken durch Fehler- und Berührungsströme zu reduzieren. Gleichzeitig können Streuströme begrenzt und die Stabilität der Energieversorgung verbessert werden.

Ob ein Trenntransformator erforderlich ist, hängt von den Eigenschaften der jeweiligen Anlage ab. Überflutete Arbeitsbereiche, großflächige Stahlkonstruktionen oder kilometerlange Versorgungsleitungen sprechen häufig für den Einsatz eines galvanisch getrennten Systems. In anderen Fällen bestimmen technische Normen, Klassifikationsvorschriften und Anforderungen an die Betriebssicherheit die Auswahl der geeigneten Lösung.

FAQ

Was ist ein Trenntransformator?

Ein Trenntransformator ist ein elektrisches Gerät, das eine galvanische Trennung zwischen Versorgungs- und Verbraucherstromkreis sicherstellt. Die Energie wird ausschließlich über ein Magnetfeld übertragen, ohne direkte elektrische Verbindung zwischen den Wicklungen.

Wo werden Trenntransformatoren eingesetzt?

Sie kommen unter anderem in der Industrie, Energietechnik, Automatisierung, Medizintechnik, in Laboren und auf Schiffen zum Einsatz. Besonders geeignet sind sie für Bereiche mit erhöhtem Risiko elektrischer Gefährdungen oder elektromagnetischer Störungen.

Welche Vorteile bietet ein Trenntransformator?

Zu den wichtigsten Vorteilen zählen ein höheres Sicherheitsniveau, die Begrenzung der Auswirkungen von Isolationsfehlern, die Reduzierung elektromagnetischer Störungen und der Schutz empfindlicher Elektronik.

Schützt ein Trenntransformator vor Stromschlägen?

Ja, er kann das Risiko reduzieren, beseitigt jedoch nicht sämtliche Gefahren. Daher müssen weiterhin alle vorgeschriebenen Schutzmaßnahmen und Normen eingehalten werden.

Was beeinflusst die Lebensdauer eines Trenntransformators?

Entscheidend sind die Fertigungsqualität, die Isolationsklasse, die Kühlung, die Belastung sowie die Umgebungsbedingungen, unter denen das Gerät betrieben wird.

Kann ein Trenntransformator in feuchter Umgebung eingesetzt werden?

Ja, sofern er für diesen Einsatz ausgelegt wurde. Häufig werden dafür imprägnierte Wicklungen, erhöhte Schutzarten und zusätzliche Korrosionsschutzmaßnahmen eingesetzt.

Warum werden Trenntransformatoren auf Schiffen verwendet?

Sie erhöhen die elektrische Sicherheit, reduzieren bestimmte Streuströme und verbessern die Widerstandsfähigkeit gegen Störungen in anspruchsvollen maritimen Umgebungen.

Wie wählt man den passenden Trenntransformator aus?

Dabei sollten Nennleistung, Ein- und Ausgangsspannung, Lastcharakteristik, Umgebungsbedingungen und geltende technische Normen berücksichtigt werden. In Industrie- und Schiffsanwendungen empfiehlt sich eine Analyse der realen Betriebsbedingungen.
